20 Jun Envolventes: clasificación, componentes y normativa

Las envolventes son un elemento fundamental en cualquier instalación eléctrica. Su función no se limita a proteger los equipos: también garantiza la seguridad de los usuarios y la durabilidad de la instalación. Por ello, la elección de la envolvente adecuada debe ser siempre una prioridad.

El nivel de protección y aislamiento que requerirá la instalación va a depender del grado de exposición de la misma, si se encuentra en interior o en exterior, en ambientes con alto grado de humedad, suciedad, potencialmente corrosivos y con gran oscilación térmica.

Otro aspecto a tener en cuenta será la adaptabilidad de la envolvente a las dimensiones y requisitos de montaje de la instalación, así como las posibilidades de reparación y ampliación de cara a facilitar futuras intervenciones.

En Novelec queremos que conozcas las principales soluciones de envolventes, sus características, usos y normativa aplicable, para que puedas seleccionar la opción óptima según la ubicación, el entorno y los materiales de la envolvente.

Armarios de distribución eléctrica

Las envolventes que albergan el cuadro eléctrico son los armarios de distribución. Es importante diferenciar entre armarios de uso doméstico en interior y armarios para entornos industriales y exteriores.

Uso doméstico
El montaje de un cuadro eléctrico en una vivienda debe garantizar un nivel mínimo de aislamiento, permitir la fácil instalación de componentes (térmicos, diferenciales, cableado) y asegurar la accesibilidad en caso de avería. Los armarios más comunes son de PVC e incluyen un carril DIN para el montaje de los componentes. Su grado de protección suele ser IP30 y resistencia a impactos IK05, suficiente para interiores.

Uso industrial o exterior:
En instalaciones industriales, especialmente en exteriores, los armarios deben ser mucho más grandes, resistentes y estancos.

• Pueden ser de acero protegido con pintura de polietileno o resinas, con revestimiento interior de poliéster.
• También existen armarios de poliéster reforzado con fibra de vidrio, ideales para entornos con humedad, salinidad o riesgo de corrosión.
• Los grados de protección recomendados para estos entornos son IP55–IP66 y IK08–IK10, dependiendo de la exposición a impactos y agentes externos.

Componentes habituales en armarios de distribución:

• Carril DIN para montaje de dispositivos.

• Bornes y regletas para entradas y salidas de cables, con marcado y separación según potencia.

• Bandejas o tubos metálicos para mantener la estanqueidad.

• Puertas con cerradura, opcionalmente con llave o candado.

• Juntas de estanqueidad y, en algunos casos, ventilación o disipadores térmicos.

Normativa y certificaciones aplicables:

• IEC 62208 (armarios vacíos para baja tensión)

• IEC 60529 (grados de protección IP)

• IEC 60947 (componentes eléctricos)

• Certificaciones CE, UL o ISO según requerimiento de cada instalación.

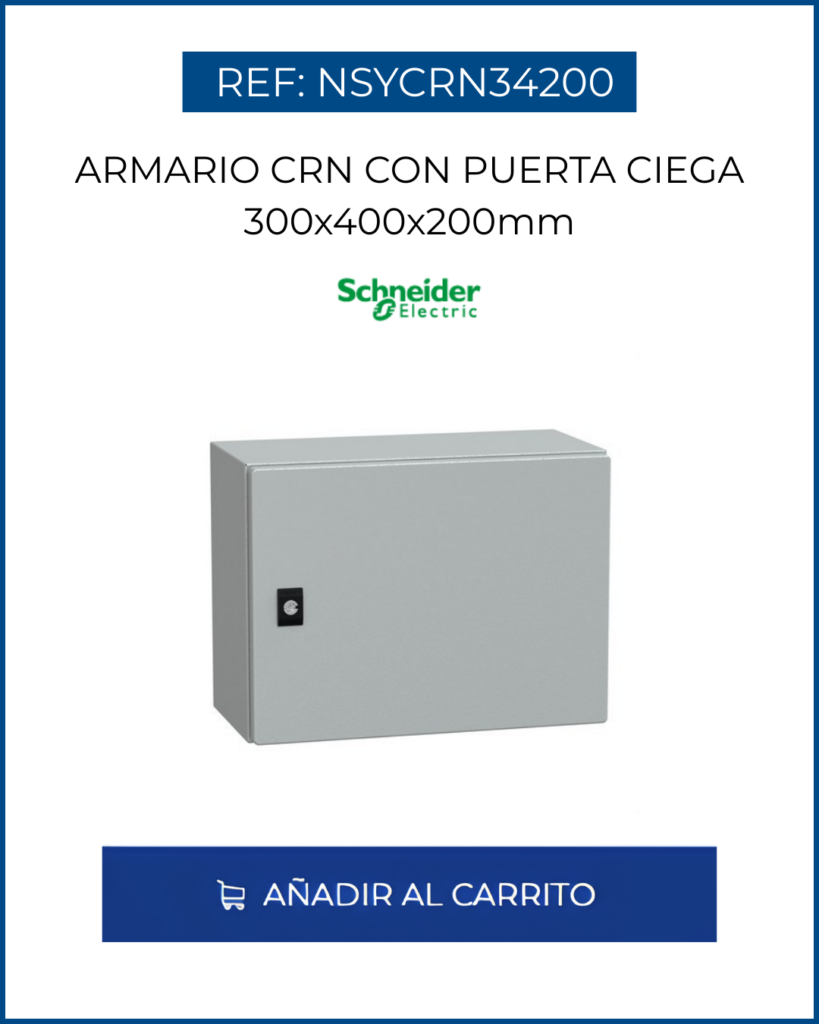

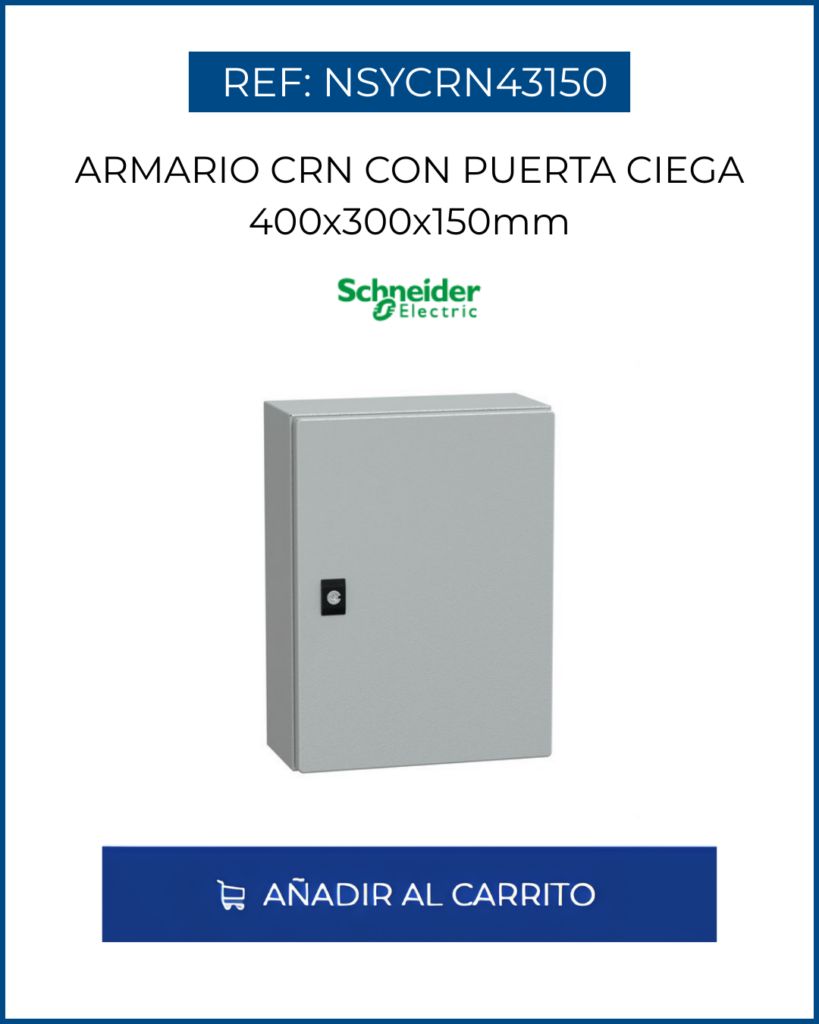

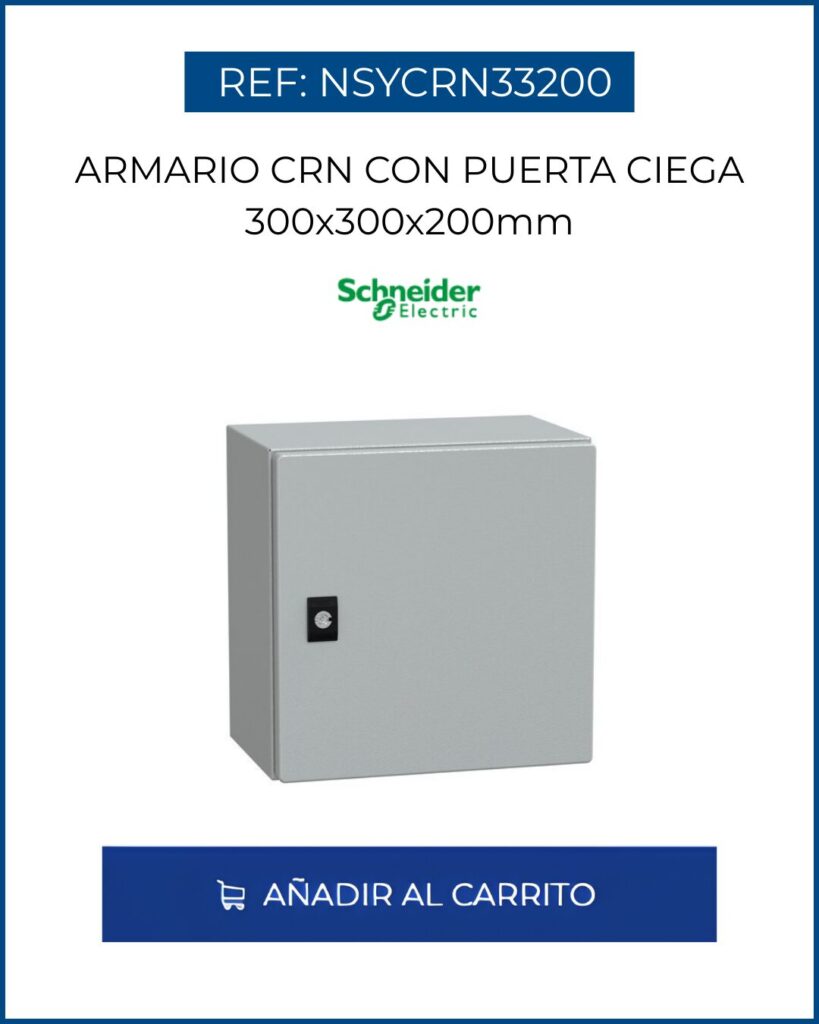

En Novelec puedes encontrar todo tipo de armarios y cajas de distribución, tanto para uso doméstico como industrial, con la garantía de las mejores marcas y cumplimiento normativo.

Acero vs. poliéster para envolventes de exterior

El acero con protección de pintura de polietileno es un material adecuado para proteger instalaciones eléctricas en el exterior. Algunas de sus características más destacables como envolvente son:

• Alta resistencia al desgaste y deterioro de acción mecánica como golpes y rozaduras con otras maquinarias o vehículos.
• Resistencia a la corrosión.
• Resistencia ante la oscilación térmica. En algunos casos en los que esta oscilación puede ser muy extrema, se utilizan pinturas termoestables en polvo a base de resinas para proteger el acero y otorgarle mayor resistencia en este aspecto.

Por su parte, el poliéster reforzado con fibras de vidrio como material envolvente en exteriores ofrece también características que lo convierten en el más adecuado en determinadas condiciones:

• Es más adecuado que el acero para la protección de instalaciones eléctricas en entornos marinos por su alta resistencia a la corrosión tanto por humedad como por la alta concentración en sal.
• A diferencia del acero es un material no conductor de modo que supondrá un extra de seguridad y protección ante accidentes.
• Sus propiedades mecánicas se mantienen inalterables hasta los 85 grados de temperatura.
• Tiene alta resistencia al fuego.

Envolventes de acero inoxidable

En explotaciones agroalimentarias y medios con alto grado de humedad relativa, puede ser necesario el uso de armarios de acero inoxidable por su alta resistencia a la exposición y proliferación de bacterias y microorganismos frecuentes.

Clasificación de envolventes

Las envolventes se pueden clasificar según su uso, material y ubicación:

Tipo de envolvente	Material	Uso	Características principales	IP/IK recomendados
Domésticas (interior)	PVC	Viviendas y oficinas	Ligera, fácil de instalar, incluye carril DIN	IP30 / IK05
Industriales (interior/exterior)	Acero o poliéster reforzado	Plantas industriales, exteriores	Resistente, alta estanqueidad, protección ante golpes	IP55 / IK08-10
Exteriores en ambientes marinos	Poliester reforzado con fibra de vidrio	Instalaciones costeras	No conductor, alta resistencia a la corrosión	IP65 / IK08
Agroalimentarias / alta humedad	Acero inoxidable	Industria alimentaria	Resistente a la humedad, bacterias y productos químicos	IP66 / IK10

Entradas y salidas de cables de la envolvente

Los bornes de entrada y salida de cables de un armario de distribución eléctrica deben contar con bandejas metálicas o tubos para mantener la estanqueidad del armario y el aislamiento.

Será importante la separación y marcado de cables según su potencia.

Un cableado inadecuado puede generar situaciones de peligro o de averías inesperadas por calentamiento o falsos contactos y convertir así el cableado en el punto débil de la envolvente. En Novelec podrás encontrar todo tipo de envolventes para instalaciones eléctricas tanto para uso doméstico como para entornos industriales, con una amplia gama de opciones que cubren las necesidades funcionales y de protección de las instalaciones con la garantía de las mejores marcas. Puedes adquirir los principales armarios envolventes y cajas de distribución en Novelec.
