10 Jul Energía reactiva capacitiva: cómo evitar penalizaciones y mejorar la eficiencia de tu instalación

La eficiencia energética ya no depende solo de cuánto consume una instalación, sino de cómo gestiona la energía que no se traduce en trabajo útil. Cada vez más empresas industriales y del sector terciario descubren que una gestión inadecuada de la energía reactiva puede traducirse en costes innecesarios y en un desgaste prematuro de sus equipos, especialmente desde que la normativa vigente penaliza con dureza los excesos de energía reactiva capacitiva.

Durante años, el foco estuvo puesto en compensar la energía reactiva inductiva generada por motores, transformadores y grandes cargas magnéticas. Sin embargo, el panorama actual es distinto: las instalaciones incorporan cada vez más equipos electrónicos, iluminación LED, variadores de frecuencia y sistemas de climatización tipo inverter, que cambian por completo el comportamiento eléctrico de la red y desplazan el problema hacia el exceso de reactiva capacitiva.

¿Qué es la energía reactiva capacitiva?

La energía reactiva es la que circula por una instalación sin transformarse en energía útil. A diferencia de la energía activa (la que realmente alimenta motores, iluminación o procesos productivos), la reactiva es necesaria para el funcionamiento de ciertos equipos, pero no realiza un trabajo efectivo.

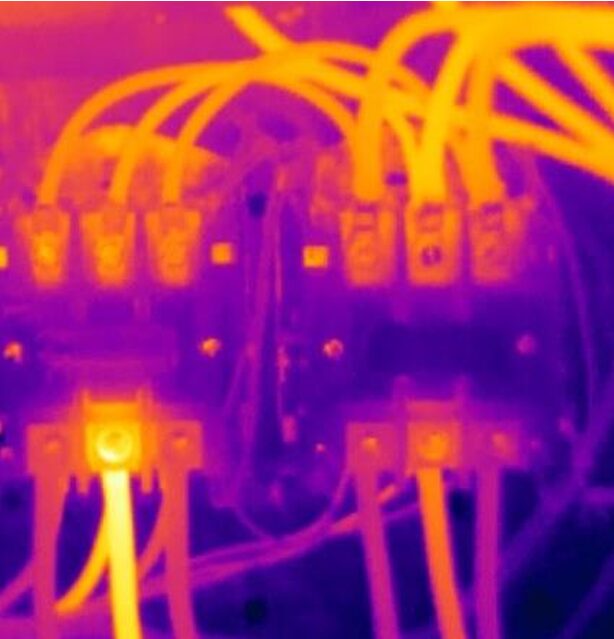

Cuando esta energía es excesiva y no está bien compensada, ocupa capacidad en la red, incrementa la intensidad de corriente que circula por conductores y transformadores, y reduce la eficiencia global de la instalación. Un exceso de corriente aparente provoca sobrecalentamiento de los cables por efecto Joule, lo que acelera la degradación del aislamiento, reduce la vida útil del cableado y aumenta el riesgo de cortocircuitos.

Se habla concretamente de energía reactiva capacitiva cuando la instalación inyecta a la red más energía reactiva de la que necesita. Esto suele ocurrir en instalaciones con una elevada compensación mediante baterías de condensadores, o durante periodos de baja demanda (por la noche, en fin de semana o durante paradas de producción), momentos en los que el consumo de energía activa cae pero los condensadores siguen conectados.

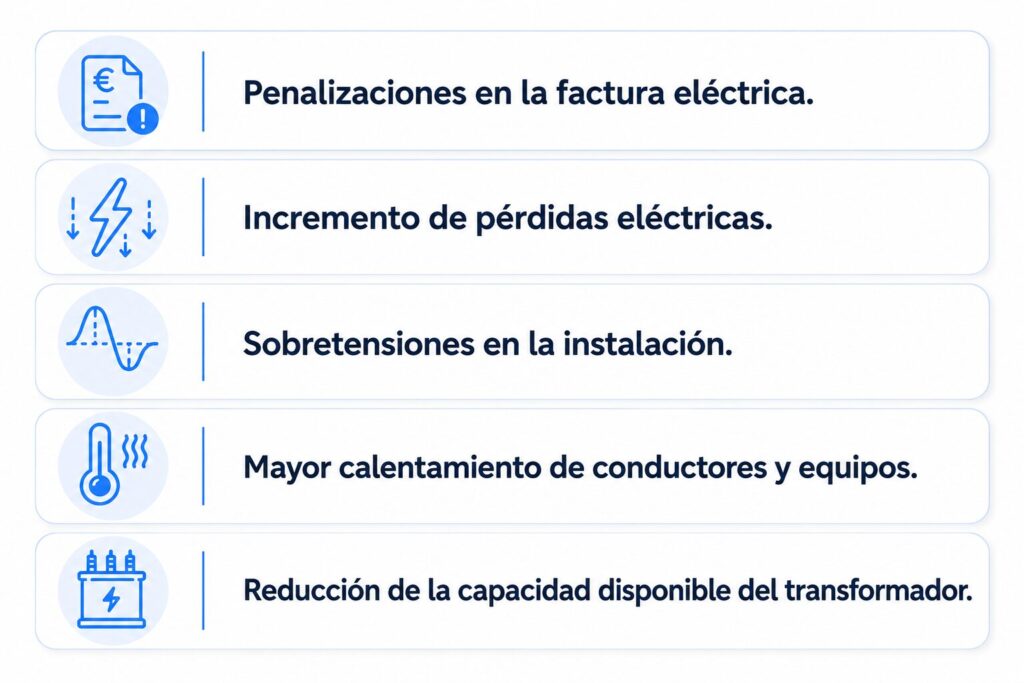

Cuando la instalación genera un exceso de energía reactiva capacitiva, especialmente durante periodos con poca carga, aparecen diferentes consecuencias:

En definitiva, controlar la energía reactiva capacitiva no solo ayuda a evitar sobrecostes, sino que también contribuye a mejorar la eficiencia, la estabilidad y la vida útil de toda la instalación eléctrica.

Por qué la normativa penaliza este exceso

La Circular 3/2020  de la Comisión Nacional de los Mercados y la Competencia (CNMC) introdujo un nuevo criterio de control para los suministros de media y alta tensión, incluidas las tarifas 6.XTD. Desde su entrada en vigor, las distribuidoras monitorizan de forma horaria la energía reactiva capacitiva inyectada a la red durante el periodo tarifario P6 (horas valle), que comprende las horas nocturnas de 00:00 a 08:00 de lunes a viernes, además de las 24 horas de sábados, domingos y festivos nacionales.

Cualquier exceso que provoque un factor de potencia neto inferior a cos φ = 0,98 capacitivo conlleva penalización automática. En términos prácticos, el consumo horario de reactiva capacitiva (kvarh) debe mantenerse por debajo del 20% del consumo de energía activa (kWh) registrado en esa misma hora. Todo lo que exceda ese umbral se factura a 0,05 €/kvarh.

El problema real: reguladores que solo miden una fase

La causa más frecuente de estas penalizaciones no es la falta de compensación, sino una compensación mal calculada. La mayoría de las baterías de condensadores instaladas en las últimas décadas incorporan reguladores tradicionales de medida monofásica: toman como referencia la intensidad de una sola fase (normalmente la que se identificó como más cargada en el diseño original) y asumen que las otras dos se comportan igual.

Esa hipótesis cada vez se cumple menos. La proliferación de cargas monofásicas desequilibradas (servidores, iluminación LED, climatización inverter, líneas automatizadas) hace que cada fase tenga una demanda de reactiva distinta. Si el regulador mide la fase con mayor carga inductiva, conecta escalones de condensadores de forma trifásica: resuelve el problema en esa fase, pero inyecta un exceso de reactiva capacitiva en las fases menos cargadas.

Un ejemplo real lo ilustra bien: en una instalación con un transformador de corriente que solo mide la fase L3, el regulador puede interpretar un factor de potencia de 0,91 inductivo como correcto, cuando en realidad las fases L1 y L2 están sobrecompensadas (0,70 capacitivo cada una). El resultado, en un caso así, puede suponer un exceso acumulado de más de 7.000 kvarC·h al mes durante el periodo P6, y una penalización que ronda los 4.400 € al año solo por este error de medición.

Además del coste económico, esta sobrecompensación provoca sobretensiones (efecto Ferranti), incrementa las pérdidas eléctricas, reduce la capacidad disponible del transformador y acelera el envejecimiento de los equipos.

Soluciones inteligentes para una compensación precisa

La buena noticia es que este problema es evitable con la tecnología adecuada.

Circutor, fabricante de referencia en calidad de red y eficiencia energética, ofrece dos soluciones especialmente indicadas:

• Regulación con medida trifásica real: computer SMART III.
  Este regulador mide de forma independiente las tres fases, reproduciendo el mismo criterio que emplean los equipos de medida de las distribuidoras. Al conocer la necesidad real de cada fase, solo conecta compensación cuando es estrictamente necesaria, eliminando el riesgo de sobrecompensación por lecturas erróneas.

• Generadores estáticos de reactiva (SVG).
  En instalaciones con cargas muy variables (centros logísticos, líneas robotizadas, centros de datos, soldadura), los sistemas mecánicos pueden quedarse cortos. Los SVG usan electrónica de potencia (IGBTs) para compensar de forma dinámica, tanto inductiva como capacitiva, con tiempos de respuesta inferiores a 20 milisegundos, gestión independiente por fase, ausencia de contactores mecánicos y alta inmunidad a los armónicos. El resultado es un factor de potencia estable prácticamente en 1,0, incluso con cargas que cambian en milisegundos.

Actualizar el sistema de compensación ya no es solo una cuestión de evitar sanciones. Una gestión inteligente de la reactiva permite reducir el coste energético, optimizar el rendimiento del transformador, disminuir pérdidas eléctricas, mejorar la calidad del suministro y proteger los equipos frente a sobretensiones y calentamientos. En la mayoría de los casos, el ahorro conseguido permite amortizar la inversión en pocos meses.
