26 Oct Limitaciones de sobrecarga en cubiertas industriales: análisis técnico y viabilidad fotovoltaica

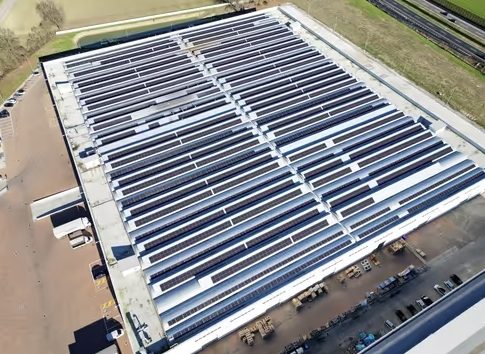

El despliegue del autoconsumo comercial e industrial (C&I) en España ha transformado los tejados de naves logísticas y fabriles en centros de generación energética. Sin embargo, los equipos de ingeniería y las empresas instaladoras se enfrentan con frecuencia a un factor limitante en la fase de viabilidad técnica: la sobrecarga admisible de la estructura portante.
En un parque inmobiliario industrial heterogéneo, con cubiertas tipo deck, chapa simple o panel sándwich de diferentes antigüedades, el margen de peso residual suele ser muy ajustado. Resolver esta problemática sin incurrir en costes desproporcionados de refuerzo estructural es uno de los mayores retos del sector.
Tabla de contenidos
El cálculo de cargas en cubiertas ligeras y el marco del CTE
En cualquier proyecto fotovoltaico sobre cubierta, la memoria técnica debe justificar la compatibilidad mecánica conforme al Código Técnico de la Edificación (CTE), concretamente con el Documento Básico de Seguridad Estructural: Acciones en la edificación (DB-SE-AE).
El cálculo no se limita al peso propio de la instalación, sino a la combinación desfavorable de acciones simultáneas:
- Carga permanente: el peso propio de la cubierta original, al que se suma el peso estático de los módulos fotovoltaicos, la perfilería, grapas, cableado, bandejas y, en su caso, los sistemas de lastre.
- Sobrecarga de nieve: determinada por la altitud y la zona climática. En cubiertas ligeras, la acumulación de nieve representa una fracción crítica de la capacidad portante total.
- Acción del viento: tanto las presiones directas como las succiones generadas por vórtices en las esquinas y bordes del tejado exigen fijaciones capaces de resistir esfuerzos de tracción y cizalladura.
- Sobrecarga de uso y mantenimiento: cargas puntuales asignadas para el tránsito seguro del personal técnico durante las labores de revisión periódica.
Un módulo fotovoltaico convencional de doble vidrio para el sector C&I ronda los 28 a 34 kg de peso, lo que arroja una carga superficial que suele superar los 12 o 15 kg/m² una vez sumada la estructura soporte. En naves con cerchas o correas calculadas al límite de flecha admisible, esta masa adicional sobrepasa el coeficiente de seguridad residual, provocando el rechazo del proyecto por parte del calculista o de la compañía aseguradora del inmueble.
Compromisos técnicos de las soluciones convencionales
Frente a una cubierta con limitación de carga, el instalador ha contado tradicionalmente con dos vías de actuación, ambas con importantes inconvenientes técnicos y operativos:
1. Refuerzo de la estructura portante
Consiste en duplicar correas, añadir perfiles metálicos o arriostrar cerchas desde el interior de la nave. Aunque resuelve la exigencia de carga, esta alternativa dispara el coste de balance de sistema (BOS), alarga los plazos de entrega y, en la mayoría de los casos, exige paralizar o interferir en la actividad productiva que se desarrolla bajo la cubierta, lo que suele traducirse en la inviabilidad económica del proyecto.
2. Módulos flexibles sin marco adheridos a la chapa
Los paneles flexibles ultrafinos son ligeros, pero presentan compromisos significativos:
- Disipación térmica deficiente: al carecer de cámara de ventilación inferior, las células fotovoltaicas operan a temperaturas sustancialmente superiores, reduciendo la producción por coeficiente térmico y acelerando la degradación del encapsulante.
- Durabilidad mecánica y microfisuras: la ausencia de un vidrio rígido de protección expone las células a microfisuras provocadas por las dilataciones térmicas continuas de la chapa metálica inferior.
- Degradación del adhesivo: la fijación mediante polímeros o cintas adhesivas está sujeta a envejecimiento acelerado por ciclos térmicos y radiación ultravioleta, dificultando el mantenimiento y la sustitución puntual de unidades averiadas.
Hacia la rigidez estructural ultraligera y el montaje estandarizado
La solución técnica a este cuello de botella reside en el desarrollo de módulos rígidos que reduzcan su masa de forma drástica sin perder las ventajas mecánicas de un panel tradicional: bastidor perimetral, vidrio de protección y fijación mediante abrazaderas estándar sobre perfiles.
Reducir el peso de un módulo rígido exige innovaciones en dos frentes simultáneos:
- Optimización del vidrio y el marco: empleo de vidrios frontales semitemplados de espesor reducido (del orden de 1,6 mm) combinados con aleaciones de aluminio y nervaduras internas de refuerzo capaces de soportar presiones estáticas de hasta 5400 Pa (nieve) y succiones de 2400 Pa (viento).
- Arquitecturas de célula de alta densidad: al reducir el área total requerida para alcanzar la potencia objetivo, se disminuye la superficie de cubierta ocupada y, por ende, el peso distribuido. Tecnologías como el contacto trasero (Back Contact o BC) eliminan los buses metálicos frontales, maximizan la captación de radiación difusa y optimizan la respuesta térmica frente a sombras parciales generadas por lucernarios, chimeneas o petos de cubierta.
Respuestas tecnológicas disponibles: la gama LONGi Guardian
Para responder a estos escenarios donde la ingeniería convencional de cubiertas queda comprometida, fabricantes líderes como LONGi han desarrollado gamas de producto orientadas a retos de instalación específicos, comercializadas en el mercado español a través de la red de distribución técnica de Grupo Noria y Novelec.
Dentro de esta familia destaca el módulo LONGi Hi-MO X10 Guardian Light, diseñado específicamente para resolver la ecuación peso-resistencia en el sector industrial:
- Masa reducida: su peso de 16,3 kg equivale a una carga superficial de apenas 7,2 kg/m², lo que representa una reducción del 30% respecto a los módulos estándar de vidrio simple. En una superficie de 10.000 m², esto se traduce en un ahorro de hasta 34 toneladas de peso sobre la estructura.
- Tecnología celular: incorpora células HPBC 2.0 con eficiencias de hasta el 24,8%, manteniendo una alta densidad de potencia sin comprometer la ligereza.
- Fijación convencional: a diferencia de las láminas flexibles, se monta mediante abrazaderas estándar, preservando la cámara de ventilación inferior, optimizando el rendimiento térmico y garantizando una vida útil certificada con 30 años de garantía de producto y potencia (degradación anual inferior al 0,35% del año 2 al 30).
De forma complementaria, para aquellos proyectos donde la limitación no es mecánica sino óptica —entornos aeroportuarios, márgenes de vías ferroviarias o autopistas con estrictas normativas frente al deslumbramiento—, la serie se complementa con el modelo LONGi Guardian Anti-Glare Pro, que reduce la reflectividad al 0,9% (clasificación AAA) mediante un tratamiento superficial del vidrio que atrapa los fotones sin perder rendimiento de conversión.
Para los profesionales del diseño y la instalación fotovoltaica, evaluar la sobrecarga admisible desde la fase preliminar y prescribir módulos específicos para cubiertas ligeras permite desbloquear proyectos antes descartados por cálculo estructural, asegurando el cumplimiento estricto del CTE y la rentabilidad del cliente final a largo plazo.
En Novelec, nuestro equipo de soporte técnico en energía solar acompaña a ingenierías e instaladores en el dimensionamiento, cálculo de cargas y suministro directo de la gama especializada de LONGi, con stock y trazabilidad garantizada.
