13 Ene Pasarelas KNX, qué son y para qué sirven

Antes de hablar de las pasarelas KNX, empecemos por comentar brevemente qué es un sistema domótico con KNX.

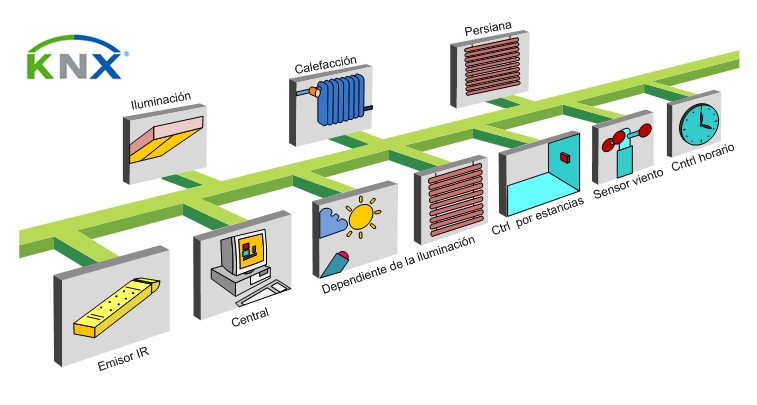

¿Qué es KNX?

KNX es un estándar abierto no propietario de sistema de instalación domótica e inmótica.

Es abierto porque cualquier fabricante puede integrar sus productos en el sistema y, además, la red KNX se puede conectar a otros sistemas a través de las pasarelas adecuadas.

KNX es un protocolo estándar porque todos los elementos que intervienen en la instalación utilizan un protocolo común para comunicarse. Y además, KNX es un protocolo mundial, ya que hay KNX Partners en más de 120 países.

Medios de transmisión del sistema KNX

KNX tiene una tecnología flexible y distintos medios de transmisión:

• TP1 (Par trenzado)
• PL110 (Powerline, esto es la red eléctrica)
• RF (Radio frecuencia)
• Ethernet (IP)

Los medios de transmisión anteriores se pueden unir mediante los acopladores de medios correspondientes. De entre todos ellos, el medio de transmisión por excelencia de KNX es TP1 (Par trenzado), es decir, mediante un bus de control independiente (un bus consiste básicamente en un par de cables que van en el interior de una manguera, al cual se conectan los aparatos.

Ventajas de una red domótica KNX

De entre las ventajas de esta red domótica destacaremos dos de ellas:

1. Una de las grandes ventajas que tiene el sistema KNX es que tiene una arquitectura distribuida, esto quiere decir que no necesitamos un controlador central (por ejemplo, un ordenador o un autómata) para controlar la instalación, cada elemento del sistema dispone de su propia inteligencia y se comunican entre ellos, lo que permite, además, una rápida modificación de la instalación.
2. La otra de las ventajas que vamos a destacar es que podemos configurar mediante un software único todos los elementos (independientemente del modelo y fabricante) y, con dicho software realizaremos tanto el diseño y programación del proyecto como la puesta en marcha, como el mantenimiento y el diagnóstico de la instalación.

¿Qué son las pasarelas KNX?

Las pasarelas KNX (o KNX Gateway) son dispositivos que se utilizan para facilitar la comunicación y la integración entre diferentes sistemas de automatización y control en un edificio o vivienda. KNX (Konnex) es un estándar internacional para la automatización de edificios que permite la interconexión de diversos dispositivos y sistemas, como iluminación, calefacción, climatización, seguridad, persianas, entre otros.

La pasarela KNX actúa como un intermediario que traduce los diferentes protocolos de comunicación utilizados por los sistemas y dispositivos conectados a ella, permitiendo que intercambien información y realicen acciones coordinadas. Esta traducción de protocolos es esencial para lograr una integración efectiva y un control centralizado de los sistemas en un edificio.

Algunas funciones de una pasarela KNX incluyen:

1. Integración de sistemas: Permite la conexión y comunicación entre sistemas y dispositivos que utilizan diferentes protocolos, como KNX, Modbus, BACnet, DALI, entre otros. Esto facilita la creación de un sistema de automatización y control unificado en el edificio.
2. Control centralizado: La pasarela KNX proporciona un punto central de control para los diferentes sistemas conectados. Esto permite realizar ajustes, programaciones y monitoreo desde una interfaz común, simplificando la gestión y mejorando la eficiencia energética y el confort del edificio.
3. Interoperabilidad: Al utilizar el estándar KNX, las pasarelas aseguran la interoperabilidad entre los dispositivos y sistemas conectados, lo que significa que pueden comunicarse y funcionar de manera conjunta sin problemas.
4. Configuración y programación: Las pasarelas KNX ofrecen herramientas y software para la configuración y programación de los sistemas conectados. Esto permite adaptar y personalizar las funciones y la lógica de control según las necesidades específicas del edificio.

En resumen, una pasarela KNX es un dispositivo fundamental para la integración y control de sistemas en un edificio automatizado. Facilita la comunicación entre diferentes protocolos y sistemas, permitiendo un control centralizado y eficiente de la iluminación, la climatización, la seguridad y otros aspectos relacionados con la automatización del edificio.

Traductores del protocolo KNX

Muchos subsistemas domóticos emplean otros protocolos propios que no son nativos KNX, tales como en sistemas de iluminación/clima/otros, de ahí que sea primordial para poder realizar una integración completa el empleo de elementos de pasarelas que realicen una perfecta traducción de los comandos y datos

Los distintos tipos de Gateways KNX proporcionan comunicación con otros equipos con estándares tipo ASCII, Bacnet, DALI, M-Bus o Modbus para integrar en las instalaciones KNX. En este caso con soluciones Intesis KNX se consigue una integración perfecta en cualquier proyecto KNX gracias a la disponibilidad de múltiples tipos estándar de DPT (Data Point Types)

Intesis KNX se conecta directamente al bus KNX TP-1 y se comporta como cualquier otro dispositivo del sistema KNX, con la misma configuración y características de funcionamiento que otros dispositivos KNX. De esta manera se consigue gran flexibilidad de integración gracias a las interfaces KNX TP, RS485, Ethernet, DALI o M-Bus.
